AM-DESK 60120 Automatische 3D-Messstation

Intelligentes Steuersystem für schnelle und präzise 3D-Messungen
Erweiterte Sicherheit und präzise Steuerung der Roboterbewegungen
Hochleistungs-Servomechanismen für Stabilität und Zuverlässigkeit
SPC-Statistikanalyse für umfassende Qualitätskontrolle
Fortschrittliche Software für 3D-Messung und automatische Berichterstellung

Kontakt

Angebot einholen

Beschreibung
Artikeldetails

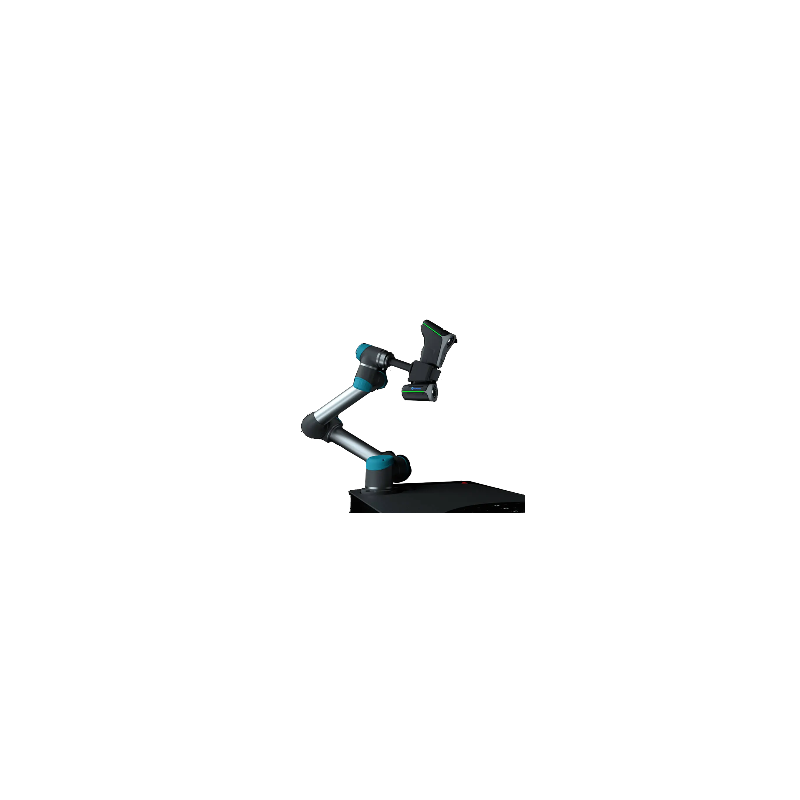

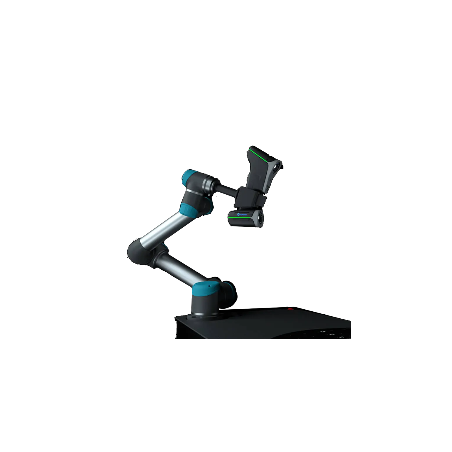

AM-DESK 60120 Automatisierte 3D-Messtation

AM-DESK 60120 (AutoMeasure-DESK) ist eine automatische 3D-Messstation, die ein intelligentes Steuerungssystem, mehrere hochpräzise Servomechanismen, ein erweitertes Sicherheitssystem, Bewegungssteuerung, Mess- und Analysesoftware sowie SPC-Chargenanalyse integriert.
Dank ihres modularen Designs und der einfachen Installation bietet die AM-DESK 60120 hohe Flexibilität und industrielle Leistungsfähigkeit für eine Vielzahl von Anwendungen.

Die Station kann mit verschiedenen kollaborativen Robotern und der gesamten Palette von SCANTECH 3D-Scannern kombiniert werden, um automatisch Teile unterschiedlicher Größen zu messen. Sie eignet sich ideal für Inspektionen in der Produktion, in Laboren oder in anspruchsvollen Industrieumgebungen und gewährleistet kontinuierliche, hochpräzise 3D-Messungen.

In Übereinstimmung mit den Standards der CE-Zertifizierung gewährleistet die Station die Sicherheit des Bedieners mit umfassenden Methoden. Mit vielseitigem Zubehör kann die Station automatisierte und unterbrechungsfreie 3D-Messungen für komplexe Teile durchführen.

Die Station ist mit der leistungsstarken und benutzerfreundlichen 3D-Software FlexScan ausgestattet, die über eine einfache Benutzeroberfläche verfügt, die eine reibungslose Mensch-Maschine-Interaktion ermöglicht.

Die Software verfügt über mehrere Kommunikationsmethoden, um die Funktionsweise verschiedener kollaborativer Roboter zu unterstützen und ermöglicht automatisierte Messungen mit Multipositionierern in verschiedenen Szenarien.

Robuste Leistung

AM-DESK ist die bewährte 3D-Messstation für verschiedene Aufgaben, ob im Labor oder in der Werkstatt. Es ermöglicht eine schnelle und automatisierte Prüfung von Teilen von Gussteilen über Kunststoffteile bis hin zu Stanzteilen innerhalb von 100 Kilogramm.

Sobald die Messungen abgeschlossen sind, kann die Station automatisch Prüfberichte erstellen, indem sie tatsächliche 3D-Koordinaten und CAD-Daten vergleicht, was die Effizienz erheblich steigert.

Einfache Programmierung und automatische Kalibrierung

Die Station ist mit einem SPS- und Servomechanismussystem ausgestattet und kann in Verbindung mit mehreren kollaborativen Robotern programmierbare und automatisierte Messungen durchführen. Auf Knopfdruck können komplexe Messaufgaben über voreingestellte Messpfade durchgeführt werden. Ingenieure und Bediener mit unterschiedlichem Fachwissen und Programmierkenntnissen können es problemlos bedienen.

Beim Einsatz in einer instabilen Umgebung für hochintensive Operationen müssen Instrumente kalibriert werden, um hochpräzise Messergebnisse zu gewährleisten. Die Station kann ihren Sensor nach einer Scansitzung oder bei Temperaturänderungen vollständig und automatisch kalibrieren*, um unterbrechungsfreie Messungen zu gewährleisten.

* AM-DESK Lite unterstützt keine vollautomatische Kalibrierung.

Sicherheitsschutz

Die Station ist CE-gekennzeichnet und erfüllt die Sicherheits-, Gesundheits- und Umweltanforderungen der EU. Es verfügt über äußerst sichere Methoden, einschließlich einer seriellen Anordnung für den Not-Aus-Schalter, eines Summers, der mit Lichtern und Tönen auf potenzielle Gefahren hinweist, und eines steuerbaren Kraftabstands mit Servomechanismen, um einen sicheren Betrieb zu gewährleisten.

In Verbindung mit Cobots* unterstützt es eine 10-Stufen-Kollisionserkennung und eine Sensorsicherheitserkennung, um den Betrieb des Roboters aufgrund ungewöhnlicher oder potenzieller Gefahren zu stoppen.

*Die nächste Robotergeneration – auch bekannt als „Assistenzroboter am Arbeitsplatz“, „Kollaborationsroboter“ oder einfach nur „Cobots“ – ist für den Einsatz ohne Käfig neben Menschen konzipiert.

Verschiedenes Zubehör zur Auswahl

Die automatisierte Messstation wiegt 75 kg bei einer Stellfläche von einem Quadratmeter. Diese kompakte Station kann in 5 Minuten mit 110–220 V Netzstrom aufgebaut werden. Wenn es auf einem mobilen Wagen montiert ist, kann es für eine schnelle Installation bewegt werden. Darüber hinaus kann es mit Plug-and-Play-Positionierern zusammenarbeiten, um den Arbeitsbereich zu erweitern*. Die Station kann den Messpfad sofort ändern, was die Messungen beschleunigt. Es kann auch mit verschiedenen Cobots und der gesamten 3D-Scannerflotte von Scantech verwendet werden.

* AM-DESK Lite unterstützt nicht die Verbindung zu mehreren Positionierern.

Typ	AM-DESK 60120
Abmessungen	1200 × 600 × 177 mm (47.2 × 23.6 × 7.0 in)
Gewicht	75 KG (165.3 lb)
Drehtisch-Nutzlast	≤125 KG (275.6 lb)
Maximale Drehgeschwindigkeit des Drehtisches	50°/s
Kommunikationsschnittstelle	TCP/IP
Unterstützte Roboter	UR5 AUBO i5 JAKA ZU5 Han’s E05-L ELITE CS66 / EC66 / EA66 EFORT ECR5 FAIR FR5
Stromversorgung	110 V–220 V / 50–60 Hz
Maximale Leistung	900 W
